IG541氣體充裝系統
IG541滅火系統采用的ig541混合氣體滅火劑，是由氮氣(n2)、氬氣和二氧化碳(co2)三種氣體分別以52％、40％、8％的比例混合而成的一種滅火劑。ig541滅火系統又名混合氣體滅火系統，是近年來發展起來的一種新型氣體滅火系統，是“綠色”環保型滅火系統。
IG541混合氣體自動充裝系統是多工位全自動高效穩定的充裝系統。包括主管路系統、泄壓排氣系統、抽真空系統、待充系統和信息采集分析控制系統，每一路充裝管路均設有進氣電磁閥和進氣電子壓力表；
系統工作壓力要求
系統類別 | 貯存壓力 MPa | 最大工作壓力（+50℃） | 最小工作壓力 | ||
0℃ | -20℃ | ||||
IG541 | 氮氣：48.8~55.2% 氬氣: 37.2~42.8% CO2 : 7.6~8.4% | 15.0 | 17.2 | 14.0 | / |
20.0 | 23.2 | 18.0 | / | ||
IG55 | 氮氣：50±5% 氬氣：50±5% | 15.0 | 17.2 | 13.6 | / |
20.0 | 23.2 | 18.0 | / | ||
靜態壓力法充裝工藝

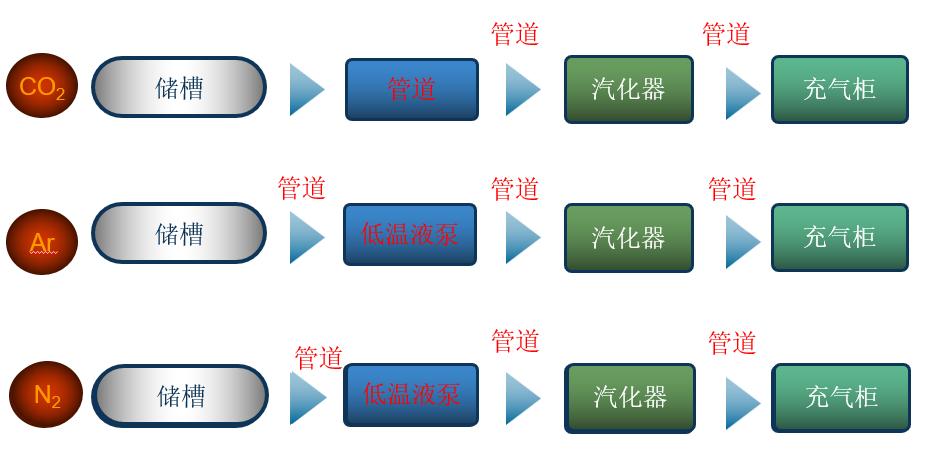

IG541充裝氣體來源

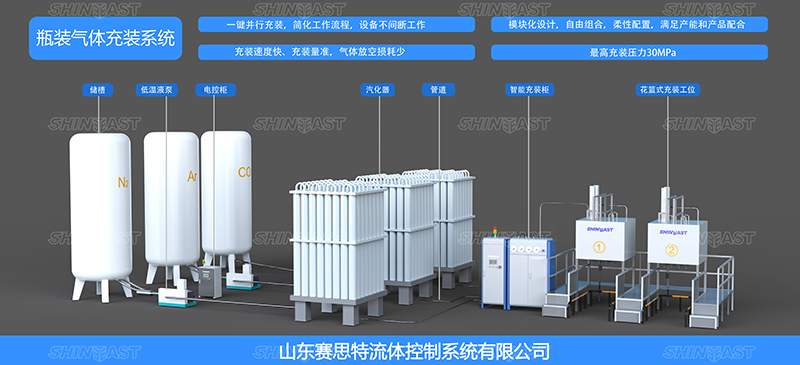

IG541氣體充裝系統示意圖
