概述

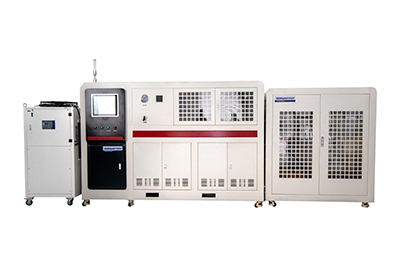

我公司設計制造的脈沖試驗臺，是吸取國外先進經驗，并結合國內相應行業的實際需求所開發的一種高性能試驗臺，該設備主要部件采用進口液壓元件，結合美國NI公司的（LABVIEW軟件）測控軟件，使得整臺設備操作簡單，性能穩定，可以進行各類壓力脈沖測試。
適用范圍
廣泛應用于: 壓力傳感器、換熱器、水冷板散熱器、液壓軟管、過濾器、空調管，橡膠冷卻水管、金屬冷卻水管、暖風芯體、動力轉向管、壓力表、管接頭等。
參考執行標準
GB/T7939 GB/T5568 GB/T3683 GB/T12722 GB/T14904 GB/T12722 GB/T20461 GB16897 GB/T15908 GB/T5568 GB/T10544 GB/T7127.1-2000 ISO6803 ISO6802 ISO11425 ISO6772 TL82415 TL52361 ES 6G91-3A719-AA SAE J1405 SAE J343
主要技術參數
最高疲勞壓力：100MPa，壓力顯示精確到0.1MPa
脈沖頻率：0-3HZ
脈沖壓力波形：正弦波、梯形波、水錘波、三角波、方波
測試介質：液壓油、水、乙二醇、防凍液、乳化液等
介質溫度：室溫-150±2℃
環境溫度：-50°-200°
測試工位：1-8路
主要功能及特點
◎由計算機與美國NI采集卡（LABVIEW軟件）控制系統組成，采電液伺服控制，脈沖壓力在調節范圍內任意可調，控制精確高；
◎多路多工位，可同時進行多路試驗而互不影響，被測工件在脈沖試驗過程中爆破時，不影響其它工件繼續測試，實現無人值守，實驗數據及圖形自動記錄并保存在計算機中；
◎采用計算機進行數據采集、控制與管理。脈沖壓力、環境溫度、介質溫度、試驗次數、波形、均可通過人機界而設定，并可打印輸出；
◎采用蓄能器補壓，提高加壓系統的可靠性、穩定性和使用壽命，同時保證了壓力精度；
◎試驗開始時自動排除試樣內的氣體（針對膠管測試），達到試驗脈沖次數，自動停機，并具有拆卸被測工件后的泄露介質自動回收功能；
◎觀察窗內層為防護網，外層為有機玻璃，最大限度保障人身安全。內置照明，便于光線差時，裝拆工件及觀測內部測試情況；
◎液壓油冷卻方式采用油箱內液壓油自循環冷卻加水冷卻器冷卻,油箱的有效容積為泵站油泵流量的10倍，故自身散熱良好 ；為了電機泵組能夠長時間工作，在油箱箱體外側裝有水冷散熱器，對油箱進行散熱；

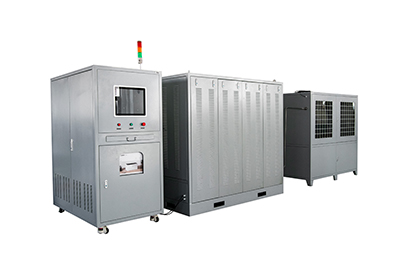

◎由控制柜與試件箱兩部分組成。設備布局合理，水電分離，全部管路采用不銹鋼管連接；
◎具有不同的工裝夾具分別適合膠管和膠管總成的連接；
◎可帶屈撓脈沖試驗和無屈撓脈沖試驗。 *(任選)
